価格
MX-80eco: 定価3,500,000円 +消費税 (ノートPC、画像表示用ソフトウェア含む)
※2023/7/1以降の価格
おすすめ用途
- 電子部品
- 半導体部品
- 部品内ケーブル
- モールド部品の内部検査
- ヒーター内センサー
特徴
- 卓上で使える！実用的なキャビン寸法
- 設置場所を選ばないコンパクトな筐体と、小型部品の検査に最適な広さ・高さがある試料スペースを備えています。
- 作業をスムーズに！便利な機能が標準搭載
- 200万画素カメラで快速動作、誰でも簡単にX線リアルタイム観察が可能です。
使いやすい手動ノブで、試料のＸＹ移動および回転ができます。 - 安全面にも配慮
- インターロック機構で、試料スペースの扉が開いているときは X線が照射されません。
- 設置はとても簡単です。
- USB3.0で簡単接続。装置外部にX線管理区域の設定が必要ない安全設計。国内での設置・使用に際して、特別な資格が必要ありません。※
※納品設置時、安全に関する特別教育を実施いたします。 設置には労働基準監督署への届出が必要です。
卓上型Ｘ線透視装置 MX-80eco 仕様概要
| MX-80eco | ||
|---|---|---|
| Ｘ線管 | 管電圧 | 40kV～80kV |
| 管電流 | max 1.25mA | |
| 焦点寸法 | 0.5mm | |
| 管構造 | 密閉型 | |
| X線検出器 | 蛍光体 | 蛍光板 |
| カメラ | 210万画素産業用CMOSカメラ | |
| 最大撮影範囲 | 約74mm×約41mm | |
| 試料テーブル | 内寸 | (W)400×(D)500×(H)180mm(突起物除く) |
| 操作範囲 | 125mm×215mm | |
| 回転軸 | 360° | |
| 外形寸法 | (W)520×(D)680×(H)540mm(突起物含む、アジャスター除く) | |
| 重量 | 100kg | |
| Ｘ線漏れ線量 | 1.0μSv/h以下 | |
| 画像処理 | ImageView | 画像補正（Brightness, Gamma, Contrast） 画像積算、画像平均、計測機能、 画像保存、動画保存、画面最大化 |
| PC | 標準で付属（Win 11, ノートPC) | |
| 電源 | AC100V 3A | |
※本製品は医療機器ではありません。人もしくは動物の疾病の診断、治療もしくは予防に使用することは法律で禁じられています。

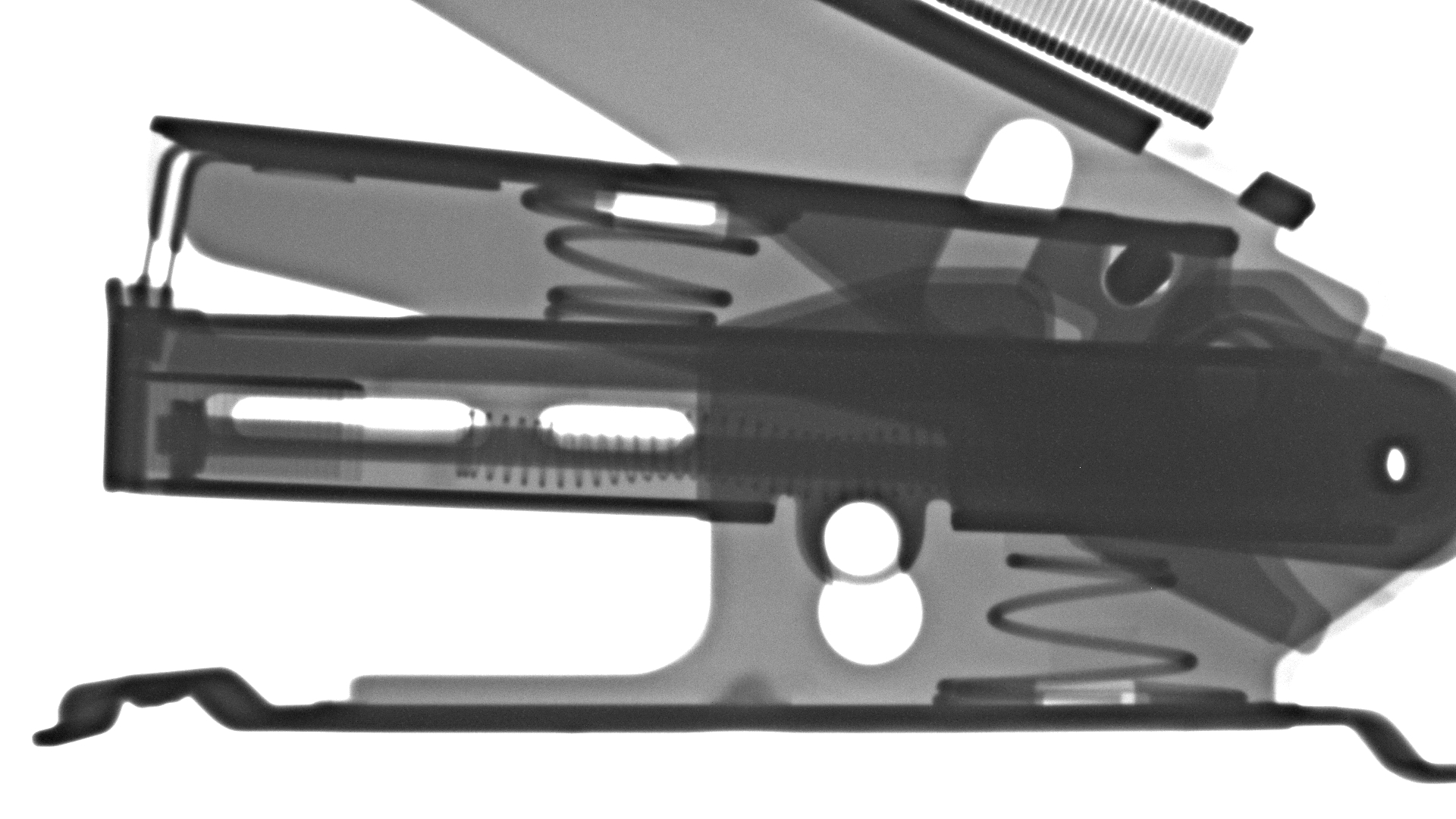

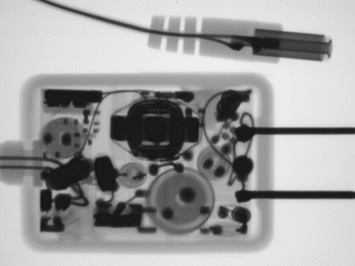

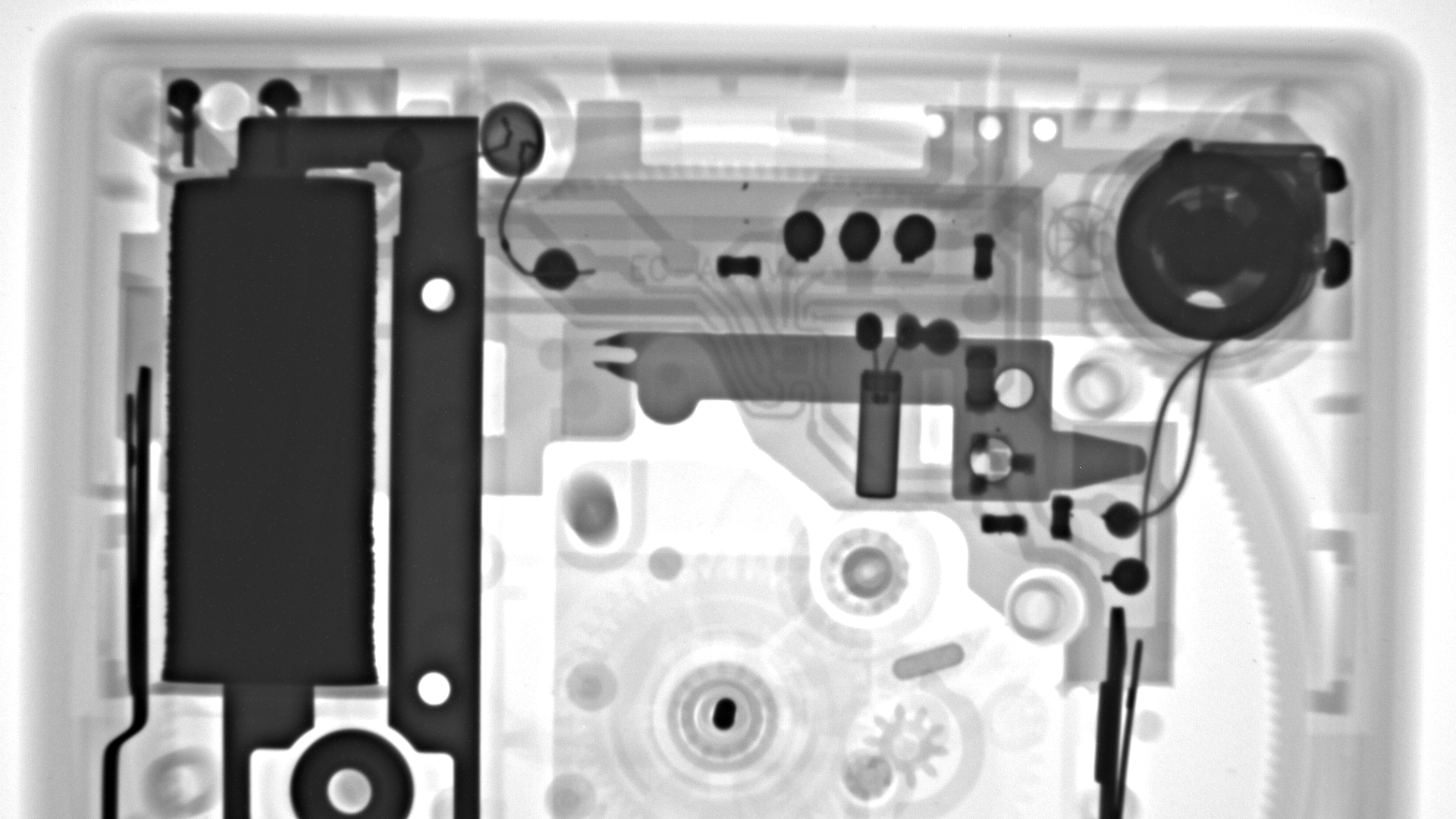

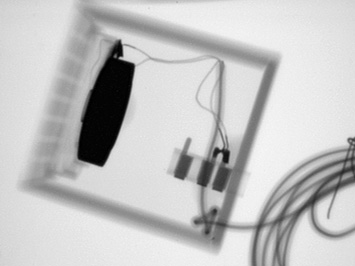

MX-80ecoによる撮影例
電源コード
抵抗
その他
特注で筐体を拡張した例
(試料テーブル動作範囲: X=500mm Y=200mm)
