価格
MX-100M1Basic 定価8,000,000円 +消費税 (ノートPC、画像表示用ソフトウェア含む)
※2025/4/1以降の価格
おすすめ用途
- 極小電子部品: 実装部品の接合不良、内部配線の断線など
- 精密機械部品: 微細なクラックや異物の混入
- ICパッケージ: ボンディングワイヤーの状態、内部構造の検査
- テストプローブピン: 微細な変形や損傷を詳細に観察
特徴
- 「もっと手軽に、もっと高精細に」というお客様の声にお応えし、
- 従来の使いやすさ頑丈さ安全性はそのままに、高倍率での観察を実現しました。
- 弊社比2.5倍以上の性能向上により、(※弊社のMX-90Basicと比較)
- これまで捉えきれなかった微細な構造を鮮明に観察できます。
MX-100M1Basic 仕様概要
| MX-100M1Basic | |||
|---|---|---|---|
| Ｘ線管 | 管電圧 | 20kV～100kV | |
| 管電流 | 最大0.375mA (最大出力:15W) | ||
| 焦点寸法 | 最小5μm～最大10μm | ||
| 管構造 | 密閉型 | ||
| X線検出器 | 蛍光体 | FOS | |
| カメラ | 210万画素産業用CMOSカメラ | ||
| 最大撮影範囲 | 約23mm×約12.5mm | ||
| 試料テーブル | 内寸 | (W)590×(D)460×(H)60mm(突起物除く) | |
| 操作範囲 | 160mm×100mm |
||
| 回転軸 | 360° | ||
| 外形寸法 | (W)700×(D)600×(H)620mm(突起物含む、アジャスター除く) | ||
| Ｘ線漏れ線量 | 1.0μSv/h以下 | ||
| 重量 | 約150kg | ||
| 画像処理 | ImageView | 画像補正（Brightness, Gamma, Contrast） 画像積算、画像平均、計測機能、 画像保存、動画保存、画面最大化 |
|
| PC | 標準で付属（Win 11, ノートPC) | ||
| 電源 | AC100V 3A (D種接地)(PCを除く) | ||
※MX-90basicとは外見は同じですがX線発生器の互換性はありません。
※この装置は医療機器ではありません。
MX-100M1Basicによる撮影例(撮影範囲4×2.4mm)

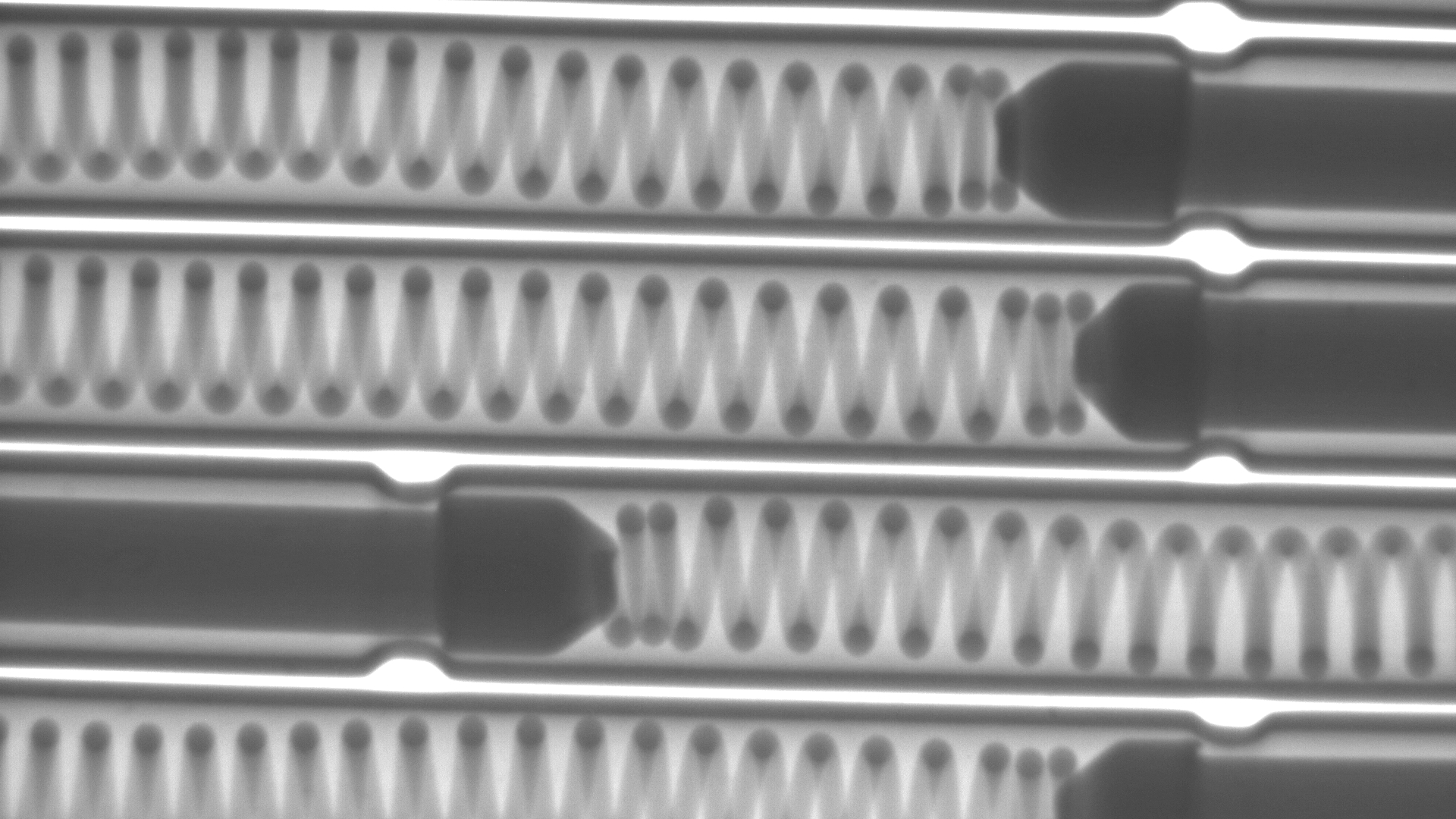

テストプローブピンの内部観察

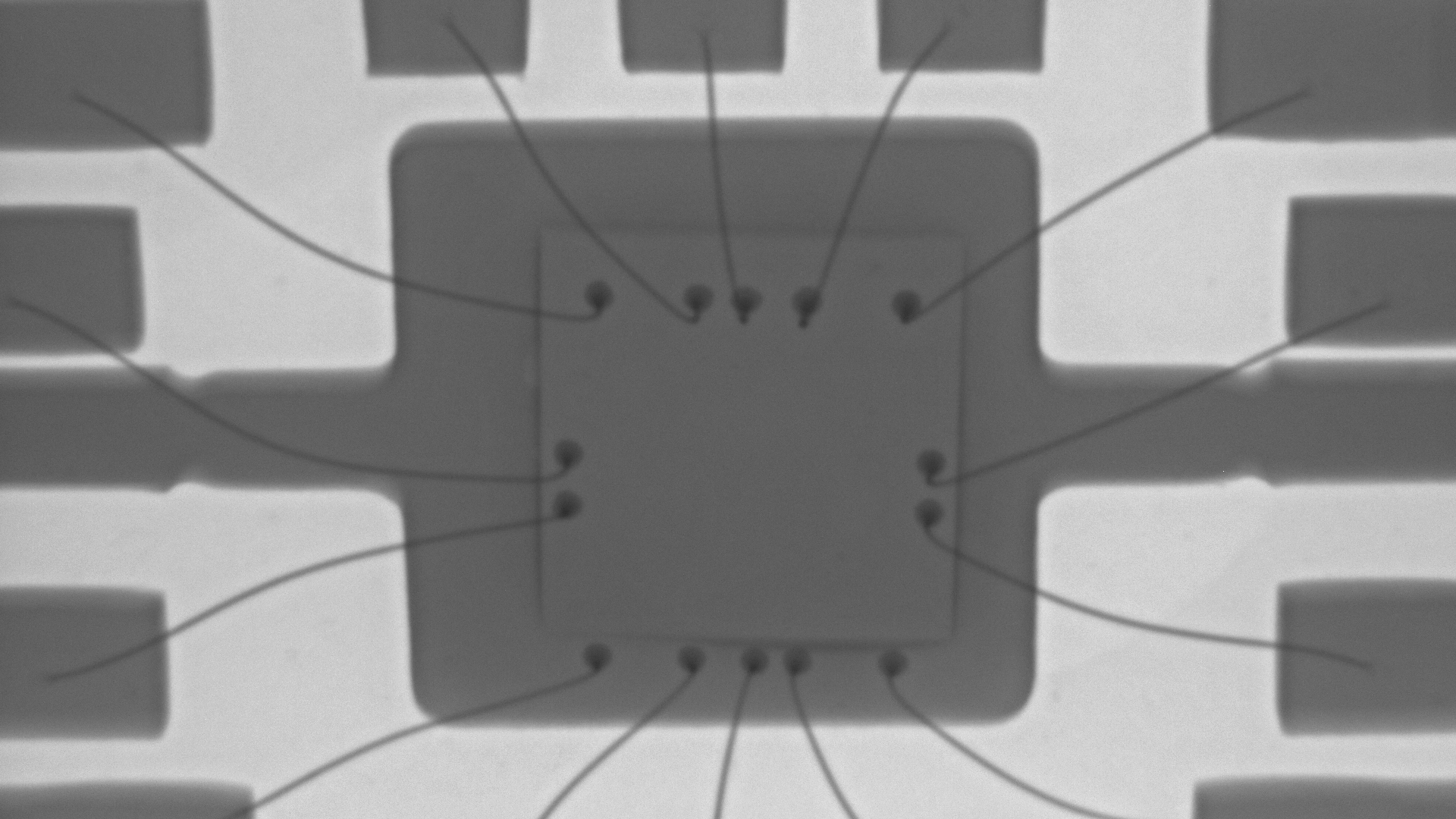

ICのワイヤーボンディングの観察

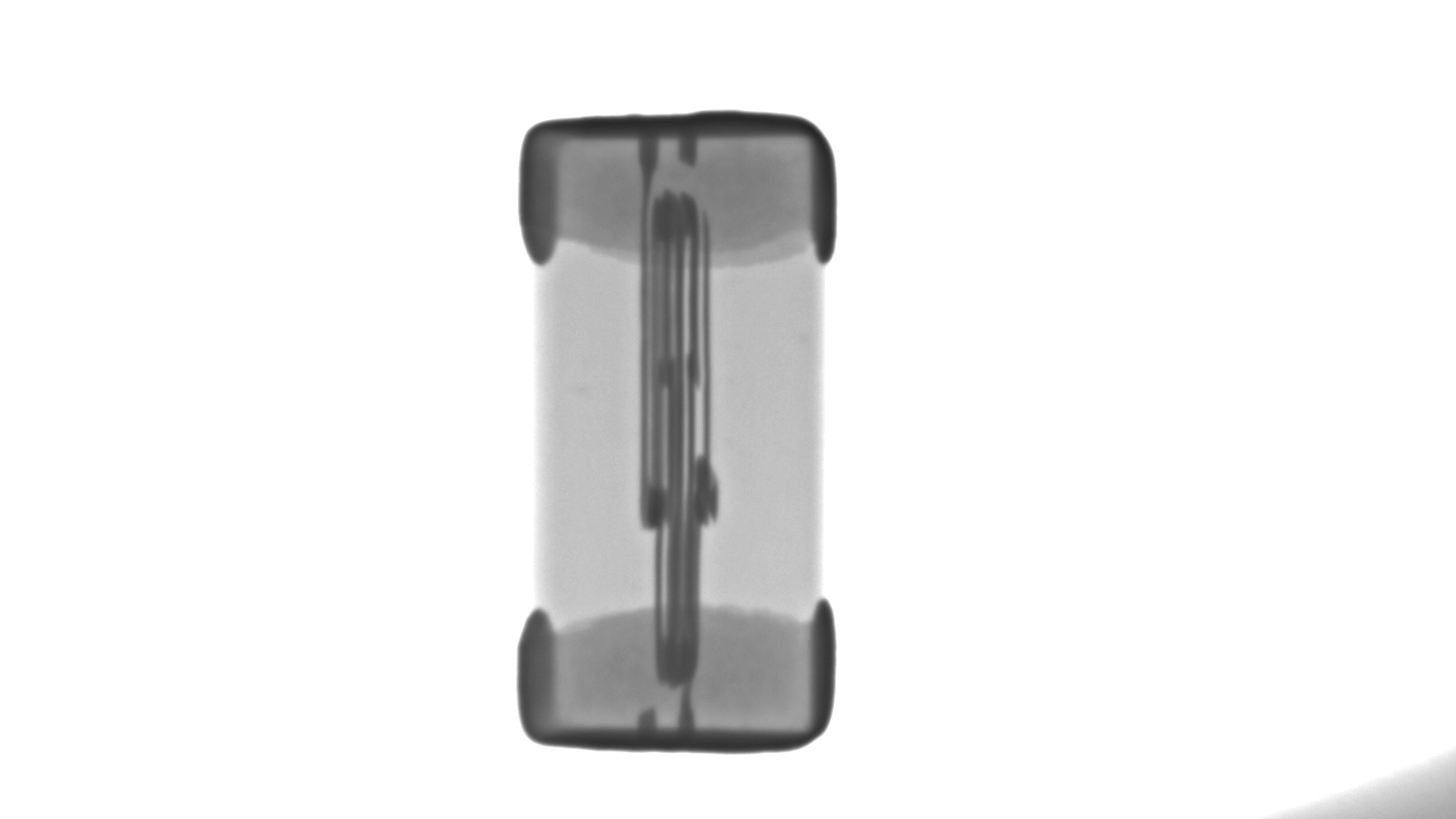

チップインダクタの観察

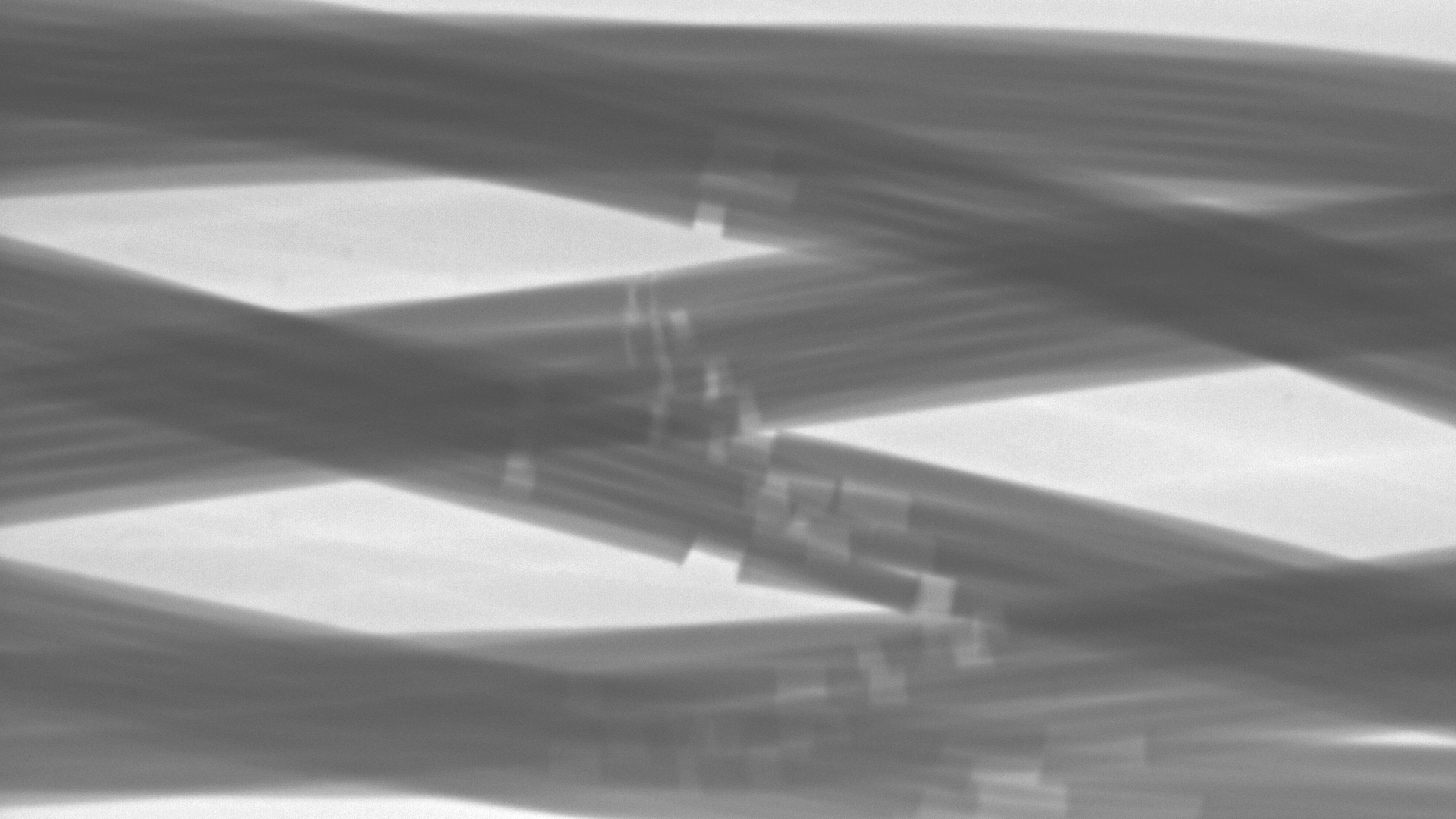

ケーブルの断線
